静电吸附的基本原理与物理过程

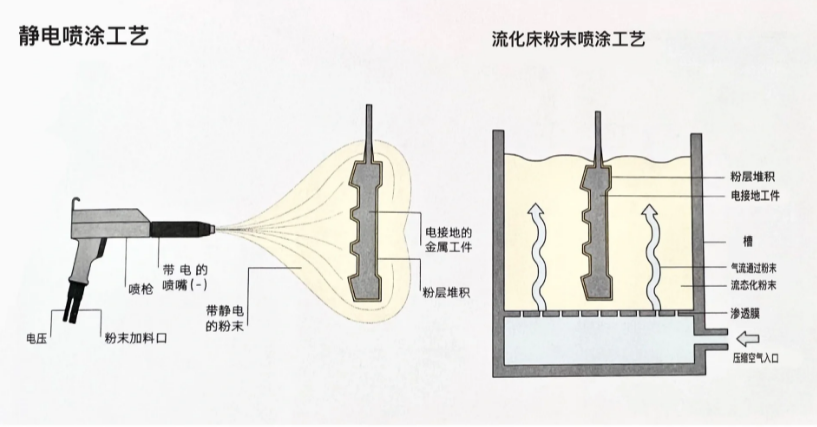

静电吸附的核心原理基于电晕放电现象和库仑力作用。当喷枪工作时，前端的高压静电发生器产生8-10万伏的高压静电，形成强大的静电场。 粉末涂料由供粉系统借助压缩空气送入喷枪，在通过喷枪时获得负电荷成为带电颗粒。这些带电粉末粒子在静电场作用下，受静电引力影响被吸附到接地的工件表面。 随着喷涂进行，工件表面吸附的粉末逐渐增多，积累的电荷也越来越多。当涂层达到一定厚度时，由于同性电荷相斥的作用，新来的粉末便不再被吸附，从而实现涂层的均匀覆盖。 这一自我调节机制保证了涂层厚度的均匀性，避免了流挂、厚薄不均等传统喷涂中的常见问题。静电吸附的技术特点与优势
静电吸附技术与传统喷涂方式相比具有显著优势。它不需要任何稀释剂，施工过程对环境无污染，对人体无毒害，符合现代环保要求。 在施工效率方面，静电吸附的上粉率高，未吸附的粉末可通过回收系统收集再利用，粉末利用率可达95%以上，大幅降低了材料消耗。 涂层质量方面，静电吸附形成的粉末层经过高温固化后，附着力及机械强度显著增强，涂层耐腐蚀性和耐磨性远超传统喷漆工艺。 此外，静电吸附技术对工人操作技术要求相对较低，施工简便易掌握，且成本明显低于同效果的喷漆工艺。
静电吸附的具体工艺流程
完整的静电喷塑工艺包含三个主要阶段，每个阶段都有严格的技术要求。前处理阶段是基础环节，主要包括除油、除锈、磷化等工序。目的是彻底清除工件表面的油污、灰尘和锈迹，并生成一层能增加涂层附着力的磷化膜。前处理质量直接关系到后续喷涂效果和涂层使用寿命。静电喷涂阶段是核心环节。操作时需根据工件形状和大小调整喷枪的电压、电流和雾化气压。复杂工件或带有深孔的工件需要采用高性能静电喷塑机，并可能需要进行补喷以确保覆盖均匀。固化阶段是关键步骤。喷涂后的工件被送入固化炉，在180-220℃的温度下加热15-20分钟，使粉末熔融、流平并固化形成最终涂层。影响静电吸附效果的关键因素
多种因素共同决定了静电吸附的最终效果。粉末特性是基础因素，包括粉末的粒度分布、荷电性能及流动性。粒度适中的粉末具有更好的带电性和吸附效果。 静电参数设置至关重要。喷枪的电压和电流直接影响粉末的带电效果，电压过低会导致粉末带电荷不足，吸附力弱；电压过高则可能引起火花放电。 工件特性也是重要考量因素。工件的形状、大小及材质都会影响电场分布，从而影响吸附均匀性。对于带有凹槽或复杂结构的工件，可能需要调整喷涂策略。 环境因素如温度、湿度以及空气中的尘埃含量也会对吸附效果产生一定影响，需要在操作过程中加以控制。
静电吸附在店装行业的实际应用
在整体店装领域，静电吸附技术广泛应用于各类金属构件的表面处理。商店货架、展示柜、金属装饰件等店装元素通过静电喷塑可以获得耐久且美观的表面涂层。 对于餐饮空间装修，静电喷塑处理的金属家具和装饰构件能够耐受潮湿环境和高频率清洁，其优异的耐腐蚀性能显著延长使用寿命。 零售空间中的金属隔断、展示架等通过静电喷塑可以获得丰富的色彩和纹理效果，满足不同品牌形象的需求。哑光、砂纹、锤纹等表面效果均可通过选择不同粉末涂料实现。 办公空间的金属家具和隔断系统也广泛采用静电喷塑技术，其耐磨耐刮的特性能够承受日常使用中的摩擦和碰撞，保持长久如新的外观。质量控制与常见问题处理
为确保静电吸附效果，需要建立完善的质量控制体系。涂层厚度检测是基本要求，使用测厚仪检查涂层均匀性，确保厚度在标准范围内。 附着力测试至关重要，常用方法包括划格法和冲击试验。合格的涂层应无剥落现象，表明附着牢固。 常见问题包括吸附不均，可能由工件接地不良或静电参数不当引起。解决方法是检查接地电阻（应小于1兆欧）并调整电压电流参数。 涂层缺陷如缩孔、橘皮等可能源于前处理不彻底或固化条件不当。需要加强前处理质量控制，并确保固化温度和时间符合材料要求。
图片来源于网络，侵删
