粉末喷塑工艺介绍

粉末喷塑工艺的基本概念

粉末喷塑，学名为“粉末静电喷涂”，是一种利用静电吸附原理将干燥的粉末状涂料施加到工件表面，再通过加热固化形成连续涂层的表面处理技术。这项工艺被国际标准化组织（ISO）归类为干式涂装工艺，与传统的湿式喷漆形成鲜明对比。在不同应用场景中，粉末喷塑有着多样化的称谓，如粉末喷涂、静电喷塑、喷粉涂装、干法喷涂、热固性涂层、环保涂装等。

粉末喷塑技术有着独特的发展历程。20世纪50年代，美国首次开发静电粉末喷涂技术；60年代，欧洲实现工业化应用；80年代，环氧树脂粉末商业化，推动了技术的普及；90年代，中国引进并改良喷塑设备；进入21世纪，智能化、自动化喷塑系统逐渐成熟。可以说，粉末喷塑技术的演进史就是一部现代制造业的缩影。

粉末喷塑工艺的核心原理

静电吸附原理

粉末喷塑工艺的核心是库仑定律的应用。喷枪电极产生60 - 120kV高压静电场，粉末颗粒通过电晕放电或摩擦带电，带电粉末沿电力线飞向接地工件，吸附力可达0.5 - 3.0N/cm²。这种静电吸附作用使得粉末能够均匀地附着在工件表面，为后续形成高质量的涂层奠定了基础。

粉末固化机制

根据粉末涂料的不同类型，其固化机制也有所不同。热塑性粉末通过物理熔融成型，固化温度一般在180 - 220℃；热固性粉末则通过化学交联反应固化，固化温度在160 - 200℃；还有一种紫外光固化方式，采用特殊光引发体系，固化温度在80 - 120℃。不同的固化机制适用于不同的应用场景和涂料要求。

粉末喷塑工艺的前处理流程

清洗步骤

前处理是粉末喷塑工艺中至关重要的环节，其主要目的是去除工件表面污垢、锈蚀、油脂等杂质，增强涂层的附着力。清洗是前处理的第一步，可采用化学清洗剂或物理清洗方法，如喷砂、超声波清洗等。化学清洗剂能够有效溶解油污和尘土等杂质，而物理清洗方法则可以通过机械作用去除表面的顽固污垢。例如，对于一些大型金属工件，喷砂清洗可以快速、彻底地清理表面，提高表面的粗糙度，有利于后续涂层的附着。

酸洗处理

酸洗是对金属表面进行酸性溶液处理，以去除表面氧化物、锈蚀和其他污垢。常用的酸洗液有盐酸、硫酸等。在酸洗过程中，酸液与铁锈发生化学反应，将其溶解去除。但酸洗后需进行中和处理，以防止酸液残留对金属表面造成腐蚀。例如，在对钢铁工件进行酸洗时，要严格控制酸液的浓度和浸泡时间，避免过度酸洗导致工件表面受损。

磷化处理

磷化处理是在金属表面形成一层薄而致密的磷酸盐膜。经过脱脂和除锈后的金属表面，浸入含有磷酸盐的溶液中，通过化学反应形成这层转化膜。磷化膜可以增加金属表面的粗糙度，提高涂层的附着力，同时还能起到一定的防锈作用。例如，在汽车零部件的喷塑前处理中，磷化处理能够显著提高涂层的耐腐蚀性和耐久性。

干燥过程

经过前处理后的金属工件，需要进行干燥处理，以去除表面的水分。通常采用热风干燥的方式，将工件放入烘干炉中，控制温度在80 - 120℃，烘干时间根据工件的大小和材质而定，一般为10 - 30分钟，确保工件表面完全干燥，避免水分影响后续喷塑效果。如果工件表面残留水分，在喷塑过程中可能会导致涂层出现气泡、针孔等缺陷。

粉末喷塑工艺的喷涂环节

粉末选择

根据金属工件的使用环境、外观要求等选择合适的塑料粉末至关重要。例如，户外使用的金属制品，需选择具有良好耐候性的聚酯粉末；对于要求高光泽度的表面，可选用高光聚酯粉末或丙烯酸粉末。不同类型的粉末涂料具有不同的性能特点，如硬度、柔韧性、耐化学品性等，因此要根据具体需求进行选择。

设备调试

调整喷塑设备的参数是确保喷涂质量的关键。这些参数包括喷枪的电压、气压、喷粉量以及喷枪与工件的距离和角度等。一般喷枪电压在60 - 100kV之间，气压为0.3 - 0.6MPa，喷枪与工件的距离保持在150 - 300mm左右。通过精确调试这些参数，可以使粉末能够均匀地吸附在金属表面，避免出现漏喷、流挂或厚度不均匀等现象。

喷涂操作

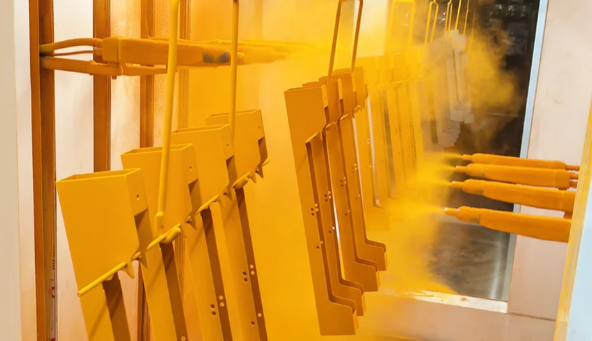

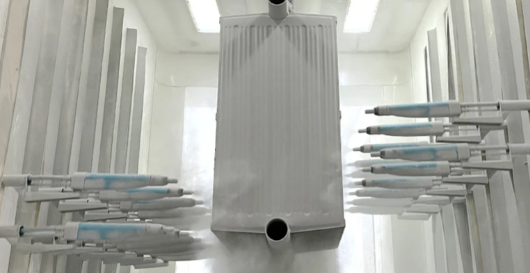

将经过前处理和干燥的金属工件悬挂在输送线上，通过喷枪将塑料粉末均匀地喷涂在工件表面。喷涂时应注意喷枪的移动速度和喷涂顺序。对于一些复杂形状的工件，可能需要采用多把喷枪或特殊的喷涂工艺，以确保粉末能够全面覆盖工件表面。例如，在对具有凹凸表面的工件进行喷涂时，要调整喷枪的角度和移动方式，保证凹陷部位也能均匀喷涂到粉末。

图片来源于网络，侵删
